詳細情報 |
|||
ボディ: | CF8、CF8M、WCB、CF3M | 座席: | PTFE、RPTFE、POB |
---|---|---|---|
構造: | 球 | 港のサイズ: | 15A~200A |
関係: | RF | 圧力: | 150LB~300LB |
操作: | みみずギヤ | 働く温度: | -20℃~200℃ |
媒体: | 基礎オイル水ガス | ||
ハイライト: | みみずギヤ フランジを付けたようになった球弁,300LBは弁球フランジを付けたようになった,RFは弁球フランジを付けたようになった |
製品の説明

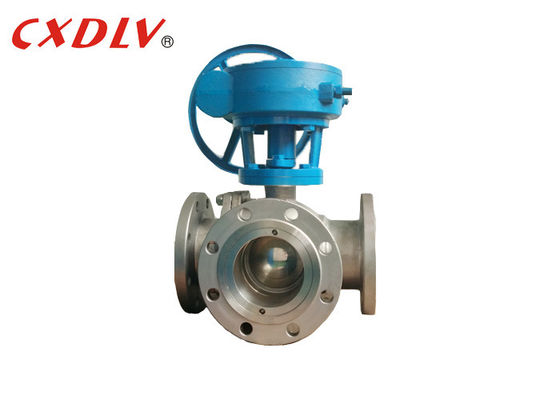

ギヤ操作を用いるステンレス鋼の3つの方法球弁のT港
球弁の特徴
|
三方球弁はTおよびL版で利用できる。Tタイプは3本の直角管が互いに伝達し合い、割れ目および併合として作用するために第3チャネルを断ち切ることを可能にする。L三方球弁のタイプだけは配るために互いに直角2本の管しか接続である、同時に互いに接続した、第3管を保つことができない。
圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
球弁の利点
- 最も低い流れの抵抗を使って
- それは速い開閉実現できある構造の開始および閉鎖時は試験台のオートメーション システムで使用することができるように、0.05~0.1sだけである。影響なしで作動する場合の速い開いたおよび近い弁。
- 完全な開いた、完全な閉鎖したでは、弁媒体によって高速密封表面および媒体の分離の球によりそして座席は、そう密封表面の腐食を引き起こさない。
- 密集した構造、それは、ライト級選手最も適度な弁の構造の低温中型システムのために考慮することができる。
- 選択の柔軟性を提供する異なったサイズで製造される
- 高圧および高温条件の下で安全なサービスを提供しなさい
- 他の弁によって比較されて、それらはより少ない力と制御される。
FAQ
1. 私はいつ価格を得てもいいか。
私達は通常私達があなたの照会を得た3時間後の内で引用する。価格を得るために非常に緊急私達があなたの照会優先順位を見なすように私達を電話するか、またはあなたの電子メールの私達に言いなさい。
2. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
価格の確認の後で、サンプルが私達の質を点検することができるように要求できる。ちょうど空白のサンプルが設計およびペーパー質を点検することを必要とすれば私達は自由にに見本抽出するために明白な貨物をできる限り、提供する。
3. どの位私はサンプルを得ると期待してもいいか。
サンプル充満を支払った、私達を確認したファイルを送る後、サンプルは3-7日以内に配達の準備ができている。サンプルは明白によってあなたに送られ、3-5仕事日以内に着く。記述を持たなければあなた自身の明白な記述を使用するか、または私達を前払いできる。
4. どの位解決される全プロシージャはか。
順序を置いた後、生産のハンドリング時間は約45-60日である。私達は15日が30日製造のためにすべての原料をそして準備することを必要とする。
5. 交通機関および受渡し日についての何か。
通常私達はtransprotに郵送物を商品使用する。それは約25-40日である。どのcoutryおよび左舷であるかまたそれのdenpends。それはアジアのような商品を送る必要があったらより短くてもよい。
私達がによって航空速達商品を送ってもいいある緊急事態があれば、交通費用をできる限り。
