商品の詳細:
お支払配送条件:
|
| 関係: | 150LB RF | ボディ材料: | CF8、CF8M、WCB |
|---|---|---|---|
| ガスケット: | PTFE | 圧力: | PN16 |
| サイズ: | DN15~DN300 | ||
| ハイライト: | 150LBステンレス鋼のサイト グラス,WCBのステンレス鋼のサイト グラス,CF8Mの高圧サイト グラス |
||

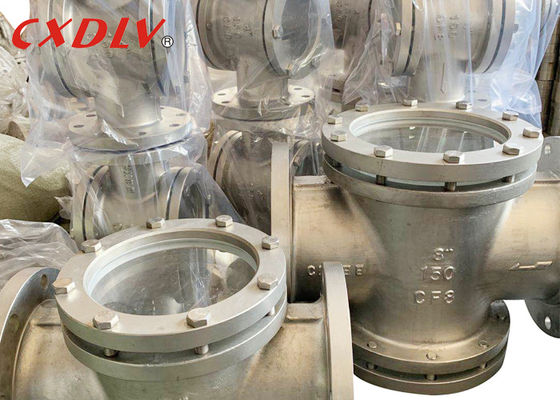

円形の眺めのフランジのまっすぐなステンレス鋼のサイト グラス/高圧サイト グラス
製品の機能
フランジのサイト グラス
適当な標準:
- 設計および製造:ASTM B16.34
- テストおよび点検:API598
サイズの範囲:
- DN15~DN300
圧力評価:
- 150LB、300LB
温度較差:
- -20°C~150°C
技術的なデータ
| H | L | D | D1 | D2 | |
| 1" | 92 | 160 | 108 | 79.5 | 51 |
| 2" | 140 | 230 | 152 | 120.5 | 92 |
| 3" | 180 | 310 | 190 | 152.5 |
127 |
| 4" | 215 | 350 | 229 | 190.5 | 157.5 |
概観
視力の流れの表示器は方向および正確な流動度に液体の流れの確認の視覚資料を提供するために管に取付けられている装置である。視力の流れの表示器はオペレータが窓を通して液体の色そして明快さを観察することを可能にする。視力の流れの表示器はフランジを付けたようになった、通された関係のようなパイプラインに表示器を、取付けるガスケットが付いている1つ以上の見る窓が付いているボディ、通常、および方法である。視力の流れの表示器は利用できる1/4インチから16インチまで及ぶ標準的な管のサイズに合い、ANSI圧力評価を運んで。視力の流れの表示器は動きのほとんどあらゆる段階にそれ液体であるかどうか、ガスまたは粉は加えられるかもしれない。
参照
| フランジのサイト グラス | |||
| 標準 | JIS | DIN | ANSI |
| 圧力 | 10K、20K | PN16、PN25、PN40 | 150LB、300LB |
| 材料 | CF8、CF8M、WCB | ||
| サイズ | DN15~DN200 | ||
