詳細情報 |
|||
| 操作: | ハンドル | ボディ材料: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| 圧力: | PN16/PN25/PN40 | サイズ: | DN15~DN200 |
| 構造: | 浮遊球 | 関係: | 二重フランジ |
| 媒体: | 水オイル ガス | ||
| ハイライト: | CF3Mは弁球フランジを付けたようになった,PN25は弁球フランジを付けたようになった,A216浮遊球弁 |
||
製品の説明

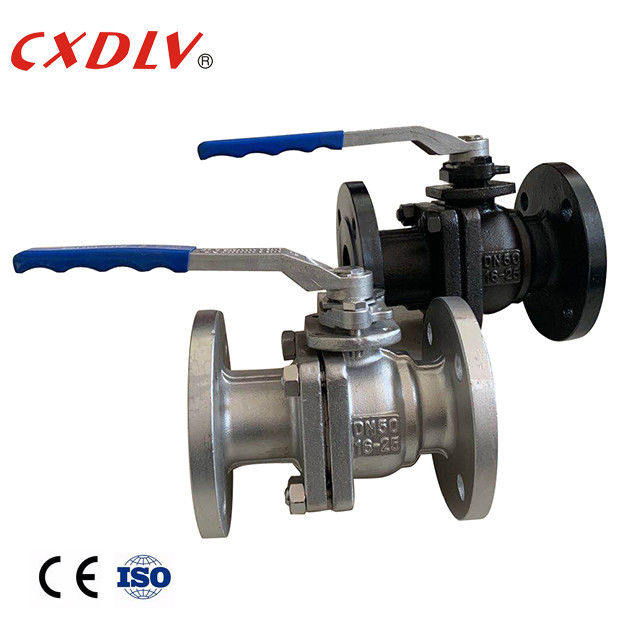

PN25 A216 Gr.WCBは操作球弁のハンドルのレバー フランジを付けたようになった
指定
GBのハンドルのOpratedの球弁
適当な標準:
- 設計および製造:GB12237-89
- 関係:JB/T79
- 耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- DN15~DN200
圧力評価:
- GB PN16 PN25 PN40
温度較差:
- -20°C~185°C
球弁はそれを通る制御流れに空、穴があいたおよびピボット球を使用するquarter-turn弁の形態である。それはそれが弁のハンドルによってちょうつがい式に回転した90程度のとき球の穴が流れと一直線にそして閉められていてあるとき開いている。ハンドルは流れの一直線上に閉められていたとき開いたとききっかりあり、それに垂直であり、弁の状態の容易な視覚確認のために作る。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
適用
球弁は一般にいくつかの異なった企業で使用されるオンオフの適用のために意図されている二方向弁である。これらのいくつかは水、オイル、少数を示すためにちょうど採鉱するガスを、薬剤化学含んでいる。
球弁をなぜ選びなさいかか。
1. 帯電防止性能:ばねは球、弁茎およびバルブ本体の間で整理され、転換プロセスによって発生する静電気は得ることができる。
2. ポリテトラフルオルエチレンのような材料によい自動注油式の特性があり、球形ボディとの摩擦損失が小さいので、空気の球弁の耐用年数は長い。
3. 流動抵抗は低く、空気の球弁はいろいろな種類の弁の最も小さい流動抵抗との1である。
4. 弁茎のシールは信頼できる。弁茎が持ち上がる動きとだけ同じ動きを行うので、弁茎のパッキング シールは中型の増加の圧力として、密封の能力アップ傷ついて容易ではないし。
モデル選択
2PC完全な左舷浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル 2）ハンドル モデル | |||
