商品の詳細:
お支払配送条件:
|
| ボディ材料: | CFM8/CF8/CF3M/CF3 | サイズ: | DN15~DN300 |
|---|---|---|---|
| 標準: | GB | シール材料: | PTFE |
| 働く温度: | ≤200℃ | ディスク: | CFM8/CF8/CF3M/CF3 |
| 位置: | 横/垂直 | 圧力: | 1.6MPa |
| 働き媒体: | オイル、ガス、水 | ||
| ハイライト: | 上昇の茎の地球弁,地球弁を停止して下さい |
||

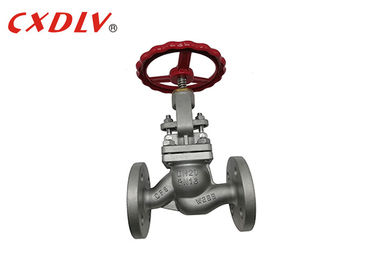

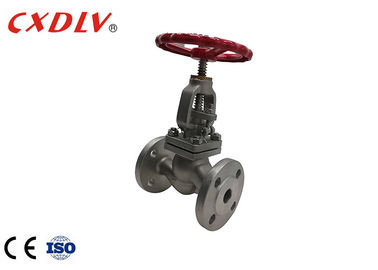

作動するフランジを付けたようになった端関係停止地球弁PN16マニュアル
指定
- 設計基準:GB/T2224-2005
- 点検及びテスト:JB/T9092-1999
- 向かい合って:GB/T12221-2005
- 耐圧試験:GB/T13927-1992
適用
地球弁は加工産業の非常に共通弁です。それらはオン/オフ適用のために使用されますが、精密な絞る適用のために一般に使用されます。地球弁に弁を渡るより大きい圧力降下がそして弁の他あります。この圧力降下は弁の内で、90度の回転が原因で、プロセス流れなければなりません起こります。
地球弁はディスク、弁茎および手車輪のような少数の可動部分を含んでいます。茎は手車輪およびディスクを接続します。それは弁のボンネットの糸に適合通り。バルブ シートに関連する弁ディスクの位置は、流れを可能にするか、または制限します。弁を渡る圧力降下を高める弁を通る流量の方向は数回を変えます。ほとんどの場合、地球弁は茎の垂直およびディスクの下の管の側面に接続される高圧流動流れと取付けられています。これはディスクが均等に流量を分散させるようにします。
| DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
| 80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
| 100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
特徴
1. 単純構造、便利な製造業および維持。
2.密封の表面は身に着け易くない摩耗し。
3.シーリング表面と長い耐用年数のよい密封の性能、小さい摩擦。
4. ディスク旅行は小さいです時ゲート弁より弁の入り口および完了、低い高さ、断ち切ること適した媒体または正規および絞る使用として。
Package&Delivery
パッキング細部:私達は異なった弁に従って適した木製の場合を選び、傷あとの場合には詰まるために熟練労働者を整理します。長期協力した運送業者は遅れなしで私達のためのスペース、明確な習慣および輸送を予約します。交通機関のための、海によって、空気によるそして列車での3つの方法があります。私達は顧客の必要性に従って交通機関を整理します。
配達細部:順序に従って、7~60days
FAQ
Q:あなた商事会社または製造業者はですか。
A:私達は工場です。
Q:どの位あなたの受渡し時間はありますか。
A:順序に従って、7~60days。
Q:サンプルを提供しますか。それは自由または余分ですか。
A:はい、私達は自由電荷のためのサンプルを提供できましたが、貨物の費用を支払いません。
Q:あなたの支払い条件は何ですか。
A:Payment=1000USD<>、先立って30% T/T、shippmentの前のバランス。
