詳細情報 |
|||
| 材料: | WCB/SCS13A/SCS14A | 座席: | RPTFE/PTFE |
|---|---|---|---|
| 関係: | 二重フランジ | 構造: | 浮遊球 |
| 圧力: | JIS10K、JIS20K、ANSI150、ANSI300 | 加工技術: | 消失型鋳造法 |
| ハイライト: | JIS10Kのステンレス鋼のフランジを付けたようになった球弁,ANSI150ステンレス鋼のボール・フロート弁,ANSI300ステンレス鋼のボール・フロート弁 |
||
製品の説明

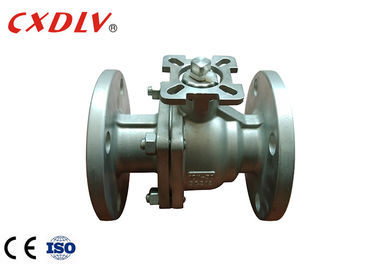

固体球内の完全な左舷フランジを付けたようになった2PC球弁を浮かべるJIS 10K SCS13A
指定
消失型鋳造法の球弁
適当な標準:
- 設計および製造:ASME B16.34、API608
- 関係:JIS B2212~B213
- 向かい合って次元:JIS B2002
- テストおよび点検:JIS B2003、API6D
サイズの範囲:
- 1/2」| 8" DN15 | DN200
圧力評価:
- JIS10K、JIS20K
温度較差:
- 20 °C | 185 °C
| Unti:mm | ||||||
| 圧力 | サイズ | DN | L | D1 | D2 | Z-φd |
| JIS10K | 1 1/2」 | 38 | 165 | 105 | 85 | 4-19 |
| 2" | 50 | 178 | 120 | 100 | 4-19 | |
| 2 1/2」 | 64 | 190 | 140 | 120 | 4-19 | |
適用
*小さいからの直径の少数のミリメートルへの広い応用範囲は、高真空からの高圧への大きいメートル、加えることができる。
*球弁は石油、化学薬品、発電、ペーパー、原子力、航空、ロケットおよびずっと他の部門で広く利用されている、また人民日報は住んでいる。
球弁の利点
1. よりよい強さのための正方形の紡錘および手のレバーのための表面の接触
2. 十分に機械で造られ、磨かれるぬらされた区域
3. 任意火の安全な、帯電防止特徴
4. 堅い止められ、より低い作動のトルクのためのミラーの終了する球
5. より丈夫で、よりよいオペレータ友好的な手のレバー
モデル選択
固体球内の完全な左舷フランジを付けたようになった2PC球弁を浮かべるJIS 10K SCS13A
| 標準 | JIS | |||
| 圧力 | JIS10K、JIS20K | |||
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル 2）ハンドル モデル | |||
