詳細情報 |
|||
| ボディ材質: | CF8 | 座席材料: | ポリテトラフルオロエチレン |
|---|---|---|---|
| 力: | ばねの帰りのアクチュエーター | 接続: | 二重フランジ |
| 弁のサイズ: | 1/2 " ~8" | 中: | 水オイル ガス |
| ハイライト: | 二重代理の空気弁,空気の作動させた弁 |
||
製品の説明

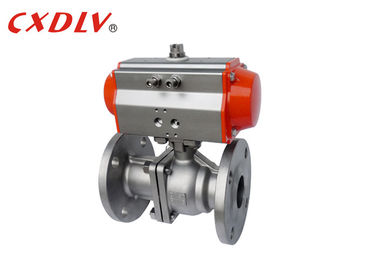

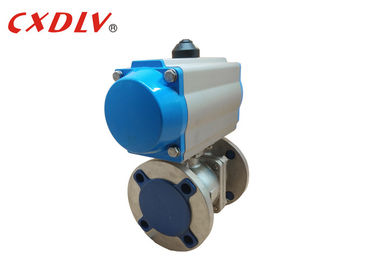

フランジの回転式産業空気の作動させた球弁SS水制御弁WCB
指定
- ラック・ピニオンの設計回転式四分の一回転空気アクチュエーター
- 二重機能するか、またはばね帰り版
- 弁への容易な土台のためのISO5211、DIN3337およびナミュール インターフェイス、限界の配電箱およびポジシァヨナー
- 屋内および屋外の適用のために適した
- トルクを与えて下さい3Nmからの13,024Nm （DA版）および4Nm 6,584Nm （SR版）にに出力に
- ニッケルによってめっきされるピニオンが付いているアルミ合金ハウジング
- ± 5℃の旅行停止調節を用いる旅行角度90°
- -20℃からの+80℃への温度の8棒までの2棒からの操作圧力
利点
1. 開いたから十分にへの、すぐに作動すること、開閉すること十分に容易限り回された90°、長い間隔に制御すること容易。
2. 維持は便利です、球弁は構造で簡単です、シーリング リングは一般に活発であり、分解し、取り替えることは便利です。
3. 球の十分に開いた、か十分に閉鎖した、シーリング表面、そしてバルブ シート場合の媒体から隔離される。媒体は渡る場合、により弁のシーリング表面の腐食を引き起こしません。
技術的なデータ
二重代理の空気アクチュエーター注文番号。
| 倍 機能 |
模倣しないで下さい | トルクを与えて下さい（5.5Bar） |
| 行為042D | 8.4Nm | |
| 行為050D | 18.3Nm | |
| 行為063D | 32.2Nm | |
| 行為075D | 64Nm | |
| 行為090D | 101Nm | |
| 行為100D | 146Nm | |
| 行為115D | 236Nm | |
| 行為125D | 305Nm | |
| 行為145D | 478Nm | |
| 行為160D | 624Nm | |
| 行為190D | 1185Nm | |
| 行為210D | 1447Nm | |
| 行為240D | 2126Nm | |
| 行為270D | 3229Nm | |
| 行為300D | 4197Nm | |
| 行為350D | 6283Nm | |
| 行為400D | 8953Nm |
球弁変数（DN15~DN200）
| PN （Mpa） | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールの完全に標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
