詳細情報 |
|||
| ボディ材質: | CF8 | 座席材料: | ポリテトラフルオロエチレン |
|---|---|---|---|
| 力: | 二重機能 | 接続: | 二重フランジ |
| 圧: | PN16 | 弁の構造: | 2個 |
| ハイライト: | 二重代理の空気弁,空気の作動させた弁 |
||
製品の説明

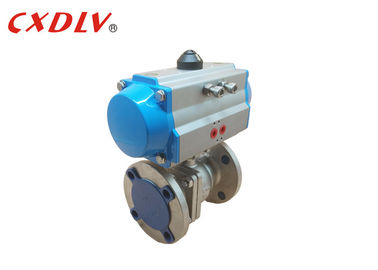

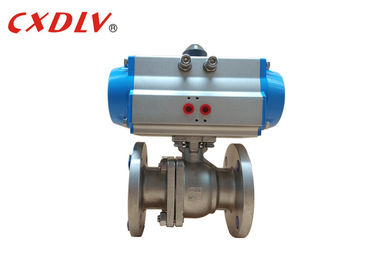

機能するDINの倍2つの方法ステンレス鋼の空気弁DN50のフランジの端
指定
- ラック・ピニオンの設計回転式四分の一回転空気アクチュエーター
- 二重機能するか、またはばね帰り版
- 弁への容易な土台のためのISO5211、DIN3337およびナミュール インターフェイス、限界の配電箱およびポジシァヨナー
- 屋内および屋外の適用のために適した
- トルクを与えて下さい3Nmからの13,024Nm （DA版）および4Nm 6,584Nm （SR版）にに出力に
- ニッケルによってめっきされるピニオンが付いているアルミ合金ハウジング
- ± 5℃の旅行停止調節を用いる旅行角度90°
- -20℃からの+80℃への温度の8棒までの2棒からの操作圧力
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容します
5. ステンレス鋼の外的なトリムおよび標準FKMのOリング
6. アクチュエーター シャフトにつなぐ直接弁茎はバックラッシュを最小にします
7. 手動手数料の標準
技術的なデータ
二重代理の空気アクチュエーター注文番号。
| 倍 機能 |
模倣しないで下さい | トルクを与えて下さい（5.5Bar） |
| 行為042D | 8.4Nm | |
| 行為050D | 18.3Nm | |
| 行為063D | 32.2Nm | |
| 行為075D | 64Nm | |
| 行為090D | 101Nm | |
| 行為100D | 146Nm | |
| 行為115D | 236Nm | |
| 行為125D | 305Nm | |
| 行為145D | 478Nm | |
| 行為160D | 624Nm | |
| 行為190D | 1185Nm | |
| 行為210D | 1447Nm | |
| 行為240D | 2126Nm | |
| 行為270D | 3229Nm | |
| 行為300D | 4197Nm | |
| 行為350D | 6283Nm | |
| 行為400D | 8953Nm |
DIN PN16の球弁変数（DN15~DN200）
| PN （Mpa） | DN | L | φE | φB | φC | T | f |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールの完全に標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
