商品の詳細:
お支払配送条件:
|
| ボディ材質: | CF8 | 座席材料: | ポリテトラフルオロエチレン |
|---|---|---|---|
| 力: | ばねの帰りのアクチュエーター | 接続: | 二重フランジ |
| 弁のサイズ: | 1/2 " ~8" | 中: | 水オイル ガス |
| ハイライト: | 二重代理の空気弁,空気の作動させた弁 |
||

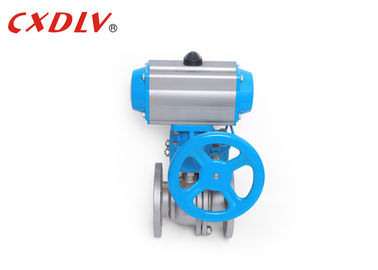

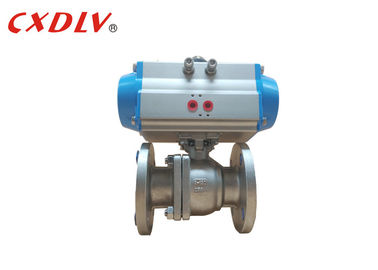

RFのフランジは空気の作動させた球弁12pcs手動手数料が付いているはねます
指定
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容します
5. ステンレス鋼の外的なトリムおよび標準FKMのOリング
6. アクチュエーター シャフトにつなぐ直接弁茎はバックラッシュを最小にします
7. 手動手数料の標準
技術的なデータ
単動空気アクチュエーター注文番号。
| 模倣しないで下さい | トルクを与えて下さい（6Bar） | |
| 開けて下さい | 閉めて下さい | |
| 行為050S | 13.2Nm | 6.7Nm |
| 行為063S | 24.1Nm | 11.1Nm |
| 行為075S | 47.7Nm | 22.1Nm |
| 行為090S | 73.1Nm | 36.7Nm |
| 行為100S | 109Nm | 50.7Nm |
| 行為115S | 176Nm | 82Nm |
| 行為125S | 227Nm | 105Nm |
| 行為145S | 357Nm | 165Nm |
| 行為160S | 456Nm | 224Nm |
| 行為190S | 871Nm | 379Nm |
| 行為210S | 1000Nm | 521Nm |
| 行為240S | 1423Nm | 721Nm |
| 行為270S | 2345Nm | 1060Nm |
| 行為300S | 2956Nm | 1460Nm |
| 行為350S | 4247Nm | 2346Nm |
| 行為400S | 6559Nm | 2624Nm |
球弁変数（DN15~DN200）
| PN （Mpa） | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールの完全に標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
より多くの選択
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 弁Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| アクチュエーター | 1) 単動（ばねのリターン） 2）二重機能 | |||
| 付属品 | 1) 限界スイッチ2）電磁弁3）フィルター4）ポジシァヨナー | |||
