商品の詳細:
お支払配送条件:
|
ボディ材質: | ステンレス鋼 | 座席材料: | ポリテトラフルオロエチレン |
---|---|---|---|
力: | ばねの帰りのアクチュエーター | 接続: | BSP/BSPT/NPT |
サイズ: | 1/2 " ~8" | 中: | 水オイル ガス |
ハイライト: | 空気の作動させた球弁,空気の作動させた弁 |

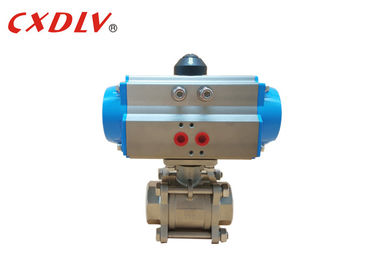

OEMのステンレス鋼のばねのリターン空気の球弁の完全な港弁
指定
空気アクチュエーターはピストンか原動力となる力を発達させるダイヤフラムから主に成っています。それはシリンダーの上部の部分で空気を保ちま、弁茎を動かすか、または弁の制御要素を回すためにダイヤフラムかピストンを強制する空気圧を許可します。
弁は、通常二重作動しか、または入力力を三倍にする少し圧力を要求します。より大きいピストンのサイズ、より大きい出力圧力は場合もあります。より大きいピストンを空輸補給が低ければよい場合もありま持っていることはまた、より少ない入力が付いている同じ力を許可します。これらの圧力は十分に大きいです管の目的を押しつぶすには。100 kPaの入力で、1,000のlbsの小さい車を(上向きに)容易に持ち上げることができこれは基本的で、小さい空気弁だけです。但し、茎の必要な生じる力は余りにも大きく、弁茎を失敗させましたには。
この圧力は弁プラグに(プラグ弁を見て下さい)接続される弁茎に、弁がこれらの力を克服するように大規模な勢力が高圧か高い流れのパイプラインに要求される蝶弁等移りましたりおよびそれが中物質的な流れることを制御するために弁の可動部分を動かすようにします。
弁の入力はです「制御信号」。これはいろいろ測定器から来ることができ各々の別の圧力は弁のための別のセット・ポイントです。典型的な標準的な信号は20-100 kPaです。例えば、弁は一定した流出がある、およびいろいろな流入はできます容器の圧力を(アクチュエーターおよび弁によって変わる)制御。圧力送信機は容器の圧力を監察し、20-100 kPaからの信号を送信します。そこの20のkPaの平均は圧力、そこの100つのkPaの平均ですフル レンジ圧力ではないです(送信機の口径測定ポイント変わることができます)。圧力が容器に上がると同時に、送信機の出力は上がります、圧力のこの増加は弁が下方になでます送られ避難します弁、余分な圧力として容器の圧力を減らす容器への減少した流れを閉め始めます弁に出口の流れによって。これは直動式プロセスと呼ばれます。
利点
1. 小型および軽量の構造
2. 信頼できる、長続きがする性能
3. アクチュエーター構成へのライン」または「十字の台紙」弁の標準の「
4. ばねリターン設計は50のpsiエア・サプライを低く収容します
5. ステンレス鋼の外的なトリムおよび標準FKMのOリング
6. アクチュエーター シャフトにつなぐ直接弁茎はバックラッシュを最小にします
7. 手動手数料の標準
技術的なデータ
単動空気アクチュエーター注文番号。
模倣しないで下さい | トルクを与えて下さい(6Bar) | |
開けて下さい | 閉めて下さい | |
行為050S | 13.2Nm | 6.7Nm |
行為063S | 24.1Nm | 11.1Nm |
行為075S | 47.7Nm | 22.1Nm |
行為090S | 73.1Nm | 36.7Nm |
行為100S | 109Nm | 50.7Nm |
行為115S | 176Nm | 82Nm |
行為125S | 227Nm | 105Nm |
行為145S | 357Nm | 165Nm |
行為160S | 456Nm | 224Nm |
行為190S | 871Nm | 379Nm |
行為210S | 1000Nm | 521Nm |
行為240S | 1423Nm | 721Nm |
行為270S | 2345Nm | 1060Nm |
行為300S | 2956Nm | 1460Nm |
行為350S | 4247Nm | 2346Nm |
行為400S | 6559Nm | 2624Nm |
この球弁によって使用できる付属品
オン/オフ表示器
ナミュールの完全に標準の標準的な電磁弁
空気及び電気空気弁のポジシァヨナー
Declutchableの手動手数料
パネル・ボードのオン/オフ徴候のための限界スイッチ
フィルター+圧力計との調整装置の組合せ
モデル選択
3PC糸の空気の球弁
製品名 | 3PC糸の球弁 | |||
圧力 | 1000WOG | |||
弁Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
関係 | BSP/BSPT/NPT |
