商品の詳細:
お支払配送条件:
|
力: | アクチュエータ | ボディ材質: | WCB |
---|---|---|---|
接続: | フランジ | 構造: | フローティングボールバルブ |
モデル: | 完全な港 | モデルします。: | Q44F-16P |
ハイライト: | cf8m の球弁,ステンレス ボール バルブ |

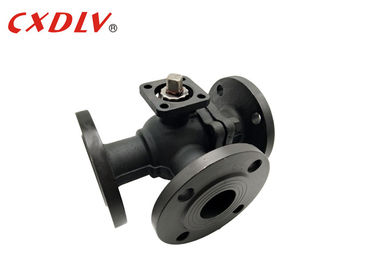

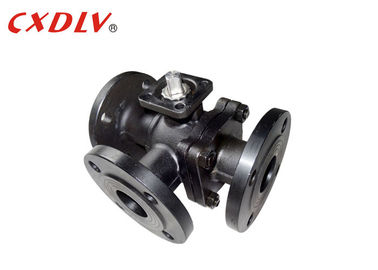

フランジの端の鋳造物鋼鉄L港3の方法は弁PN16球オートメーションのための4インチの直接土台フランジを付けたようになりました
指定
完全な港3の方法球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
-耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- DN15 | DN200
圧力評価:
- PN16 PN25 PN40
温度較差:
- -20°C~185°C
三方球弁はTおよびL版で利用できます。Tタイプは3本の直角管が互いに伝達し合い、割れ目および併合として作用するために第3チャネルを断ち切ることを可能にします。L三方球弁のタイプだけは互いに直角2本の管しか接続である、第3管を配るために同時に互いに接続しておくことができません。
圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
適用
1. 精製所
2.石油化学製品
3.化学的方法装置
4.プロセス制御適用
5.水および無駄の塗布
6.パイプラインの塗布
特徴
1. 360度まで90の度および間隔で締まる旋錠つまみ
2. 質の投資の鋳造物の部品
3. 帯電防止基づいている装置
4. ISOタイプのアクチュエーター土台構成
5. いろいろ特別な座席材料で利用できる
