商品の詳細:
お支払配送条件:
|
| ボディ材質: | CF8、CF8M、WCB、CF3、CF3M | 球材料: | CF8、CF8M |
|---|---|---|---|
| 操作: | ハンドル | 構造: | フローティングボールバルブ |
| モデル: | 完全な港 | モデルします。: | Q44F-16P |
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

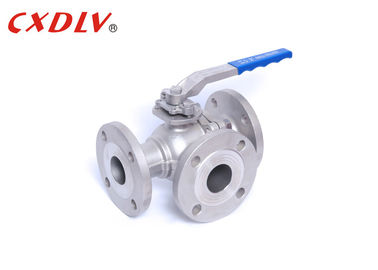

高性能3の方法球弁のステンレス鋼の完全な港PN40 T/L港
指定
3つの方法球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
-耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- DN15 | DN200
圧力評価:
- PN16 PN25 PN40
温度較差:
- -20°C~185°C
三方球弁はTおよびL版で利用できます。Tタイプは3本の直角管が互いに伝達し合い、割れ目および併合として作用するために第3チャネルを断ち切ることを可能にします。L三方球弁のタイプだけは互いに直角2本の管しか接続である、第3管を配るために同時に互いに接続しておくことができません。
| 圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
適用
球弁はいろいろな適用で使用することができ、伝達のような、および貯蔵、ガスの、産業処理、そして多く販売し。球弁はガス塗布で特に有利である信頼できる漏出保護を提供します。球弁に低圧の低下があり、すぐに開閉するできます。
特徴及び利点
1. 投資の鋳造物のボディ・コンストラクション
2. 反静的な装置
3. 提供される二重ボディ シーリング（Oリング、ガスケット）
4. 向かい合って標準的な次元によって
