商品の詳細:
お支払配送条件:
|
| 標準: | JIS | ボディ材質: | 炭素鋼 |
|---|---|---|---|
| 圧: | 10k | サイズ: | DN15~DN200 |
| 構造: | 完全な港 | 接続: | フランジ |
| 中: | 水オイル ガス | ||
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

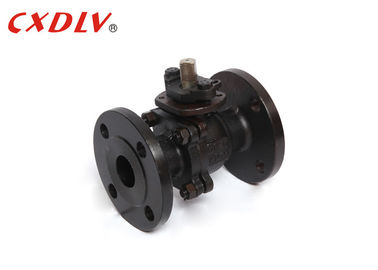

1 / 2から12 WCBの鋳造物鋼鉄制御弁を浮かべるインチAPI DIN JISのフランジの端の球弁
指定
JISの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:ASME B16.34、API 608
- フランジの関係:JIS B2212 | B213
- 耐火性テスト:API607第4 1993年
- テストおよび点検:JIS B2003、API6D
サイズの範囲:
- 15A | 200A
圧力評価:
- JIS 10K 20K
温度較差:
- -20°C~185°C
全港の球弁に、別名全量はの球弁パイプラインIDとほぼ等しい穴の内部直径(ID)があります。これは弁を渡る減らされた摩擦および圧力損失を可能にします。全港の球弁によって制限は液体の流れへありません。 このタイプの穴はpiggingが必要かもしれない状態にとって理想的です。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
適用
球弁は流れおよび圧力制御のために使用され、腐食性の液体、スラリー、正常な液体およびガスのために止まります。
それらはオイルおよび天燃ガス工業で使用されますが、また多くの製造部門、化学貯蔵および住宅の使用中の場所を見つけます。
利点
1. 中からのプロセスか外側からのパッキン押さえを通って茎と共に環境を交換するかわりにパッキングの回転。
2. 弁の底のコレクションの地帯無し。そこにに動くゲートのための部屋でなければなり、そこに集まったものが転置する難しさを持つかもしれません。
3. より小さいオーバーオールは次元を囲みます。
4. オートメーション-十分に閉められているに十分に開いている行く90度の容易さ。回転のない倍数。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
