| MOQ: | 1 羽 |
| 価格: | 交渉可能 |
| 標準パッケージ: | 別の弁の構造に従う適した合板の箱 |
| 配達期間: | 5~25の仕事日 |
| 決済方法: | T/T、Paypal、ウェスタン・ユニオン、D/A、L/C、D/P、MoneyGram |
| 供給能力: | 500pcs/mon |

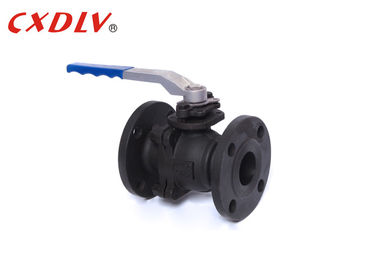

DN150 WCBのステンレス鋼は浮遊タイプPN16 PN40球弁DIN RFのフランジを付けたようになりました
指定
DINの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:DIN 3357/1、2EN12516-1
- フランジの関係:DIN2542~DIN2545、En1092
- 耐火性テスト:API607第4 1993年
- テストおよび点検:DIN3230/3、En12266
サイズの範囲:
- DN15~DN200
圧力評価:
- DIN PN16 PN25 PN40
温度較差:
- -20°C~185°C
球弁は、蝶およびプラグ弁と共に、四分の一回転弁家族の部分です。球弁は信頼できる、泡堅いシーリングのために知られています。従って、それらは堅い切断が必要のガス塗布のための大きい選択です。座席、球弁で一定した身に着けていることの潜在性が原因で絞る適用にとって理想的でであってはなりません。球弁のボディは通常鋼鉄から成り、ニッケル メッキと耐久に作ることができます。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
適用
球弁はいろいろな適用でを含むがそれに限定されず使用されます:
分野のガス工場、原油の植物、ガスの供給ライン、ポリマー植物、自動化されたプロセス適用、産業ガスの製造プラント、液化天然ガスの植物、タンク ファーム処理する、炭化水素石油精製所の供給の在庫ライン
球弁の特徴
1. 中からのプロセスか外側からのパッキン押さえを通って茎と共に環境を交換するかわりにパッキングの回転。
2. ボンネットのガスケットおよび潜在性の漏出道の除去。
3. シーリング メンバーはそれで容積を転置しなければならないかわりに容積を所有するべきです回ります。
4. 完全な球は釣り合ったトリムです。半分の球、ゲートまたは地球弁プラグは不均衡です。これはあなたのガスまたは空輸補給を失ったらアクチュエーターと重要です。
5. 弁の底のコレクションの地帯無し。そこにに動くゲートのための部屋でなければなり、そこに集まったものが転置する難しさを持つかもしれません。
6. より小さいオーバーオールは次元を囲みます。
7.オートメーション-十分に閉められているに十分に開いている行く90度の容易さ。回転のない倍数。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
