商品の詳細:
お支払配送条件:
|
| 標準: | アンシ | ボディ材質: | CF8M |
|---|---|---|---|
| 圧: | 150lb | サイズ: | 1/2」| 8" |
| 構造: | 割れたボディ | 接続: | フランジ |
| 中: | 水オイル ガス | ||
| ハイライト: | ステンレス ボール バルブ,フランジの端の球弁 |
||

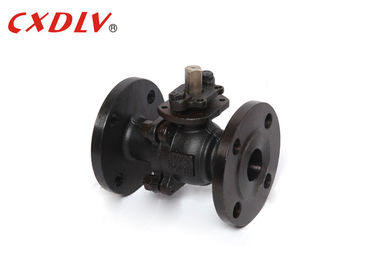

浮遊ステンレス鋼は弁ガスのための球弁の鋳造、油をさしますフランジを付けたようになりました
指定
ANSIの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:ASME B16.34、API 608
- フランジの関係:ASME B16.5
- 耐火性テスト:API607第4 1993年
- テストおよび点検:API598、API6D
- 向かい合って次元:ASME B16.10
サイズの範囲:
- 1/2」| 8"
圧力評価:
- ANSI 150LB 300LB
温度較差:
- -20°C~185°C
球弁は流れのオン/オフ制御を提供する球形の閉鎖の単位が付いている装置です。球に中心を通して港、別名穴が、あります。穴はパイプラインと同じ方向で一直線に並ぶこと弁はそのような物置かれるとき、開位置にあり、液体はそれを貫流できます。回されたとき90度は、穴流れ道に垂直になります、弁を意味することは閉鎖して、液体は渡ることができません。
| 単位:mm | ||||||||
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f |
| クラス150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2」 | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
適用
球弁は一般に能力への選ばれた感謝および市場応用範囲を渡って使用される成功しているためにです。前述のように、球弁はオイルおよび天燃ガス工業のビッグ ヒットでが、また多くの製造部門、化学貯蔵および住宅の使用中の場所を見つけます。
利点
1. より長いサイクル寿命
2. 均一トルクを下げて下さい
3. ラインの許可証は座席取り替えのためにアクセスします
4. ステンレス鋼か炭素鋼で利用できる
5. ボディおよびフランジの帽子は投資の鋳造物です
モデル選択
低いプラットホームの球弁を浮かべる2PC完全な港
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
