商品の詳細:
お支払配送条件:
|
| 標準: | アンシ | 材料: | 炭素鋼 |
|---|---|---|---|
| 座席: | ポリテトラフルオロエチレン | connction: | 二重フランジ |
| 構造: | 割れたボディ | 圧: | 150lb |
| ハイライト: | ステンレス ボール バルブ,フランジの端の球弁 |
||

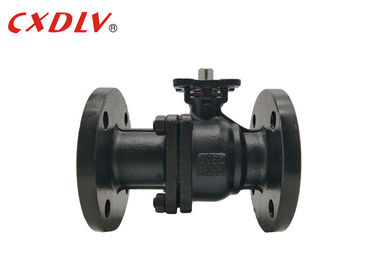

WCB 150LBの炭素鋼在庫の4インチのステンレス鋼の球弁の浮遊物弁
指定
ANSIによって投げられる浮遊球弁
適当な標準:
- 設計および製造業:ASME B16.5、API 608
- 関係:ASMEB16.5
-耐火性テスト:API607第4 1993年
- テストおよび点検:API 598、API6D
サイズの範囲:
- 1/2」| 8"
圧力評価:
- ANSI 150LB 300LB
温度較差:
- 20 °C | 185 °C
| Unti:mm | ||||||||
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f |
| クラス150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2」 | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
適用
*小さいからの直径の少数のミリメートルへの広い応用範囲は、高真空からの高圧への大きいメートル、応用である場合もあります。
*球弁は石油で広く利用されています、化学薬品、発電、ペーパー、原子力、航空、ロケットおよび他の部門、また人民日報のずっと生命。
球弁の利点
1. 途切れない流れおよび減らされた圧力降下/エネルギー消費のために全量
2. よりよい終わりのための消失型鋳造法
3. よりよい腺の生命のパッキング区域の良い終了する茎
モデル選択
DIN 2PCの完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
