商品の詳細:
お支払配送条件:
|
標準: | ディン | ボディ材質: | CF8 CF8M WCB |
---|---|---|---|
圧: | PN16 | サイズ: | DN15~DN200 |
構造: | 割れたボディ | 接続: | 二重フランジ |
中: | 水オイル ガス | ||
ハイライト: | cf8m の球弁,ステンレス ボール バルブ |

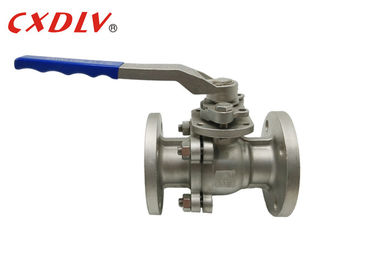

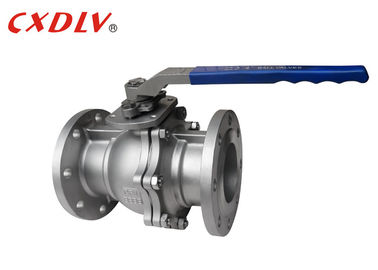

ステンレス鋼DIN RFは弁2pcハンドル操作を用いる球フランジを付けたようになりました
指定
DINの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:DIN 3357/1、2EN12516-1
- フランジの関係:DIN2542~DIN2545、En1092
- 耐火性テスト:API607第4 1993年
- テストおよび点検:DIN3230/3、En12266
サイズの範囲:
- DN15~DN200
圧力評価:
- DIN PN16 PN25 PN40
温度較差:
- -20°C~185°C
全量球弁は管と同じ腔線径・山径を備えています。利点は余分摩擦損失がないこと、そしてシステムがよりきれいになり機械的に易いことで(pigging)。下げ気味の球およびハウジングが減らされた穴が付いている標準的な球弁より大きいことです。従って費用はわずかにより高く、多くの適用にこれは要求されません。
単位:mm | |||||||
圧力 | サイズ | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
適用
球弁はいろいろな適用でを含むがそれに限定されず使用されます:
分野のガス工場、原油の植物、ガスの供給ライン、ポリマー植物、自動化されたプロセス適用、産業ガスの製造プラント、液化天然ガスの植物、タンク ファーム処理する、炭化水素石油精製所の供給の在庫ライン
球弁の特徴
浮遊球弁は2つの座席と使用間の浮遊物が肯定的な閉鎖のために球を下流に押す圧力を並べる球を特色にします。
浮遊球弁の特徴は下記のものを含んでいます:
1. construtionの間に節約を提供するより低い茎無し
2. 1/2の″ – 12 ″からの比較的小型の範囲、普通
3. 座席の球による堅いシーリング能力
4. 低い作動のトルク
5. 下流の密封だけ
モデル選択
2PC完全な港の浮遊球弁
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
