商品の詳細:
お支払配送条件:
|
| 標準: | JIS | ボディ材質: | CF8M |
|---|---|---|---|
| 圧: | 10k | サイズ: | DN15~DN200 |
| 構造: | 2ピース | 接続: | フランジ |
| 中: | 水オイル ガス | ||
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

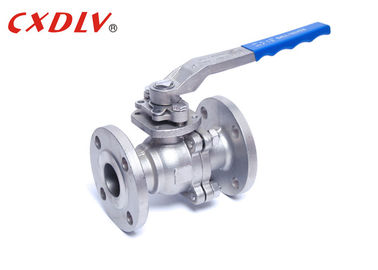

高圧2部分の球弁手動JIS 20K CF8のステンレス鋼のガス
指定
JISの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:ASME B16.34、API 608
- フランジの関係:JIS B2212 | B213
- 耐火性テスト:API607第4 1993年
- テストおよび点検:JIS B2003、API6D
サイズの範囲:
- 15A | 200A
圧力評価:
- JIS 10K 20K
温度較差:
- -20°C~185°C
球弁は弁の中の球を使用して水の流れを、止めました。" on "の位置で、開始は管と一直線にありま時、自由に流れるように水がします。" off "の位置で、開始は流れを完全に停止する水の流れに垂直です時。球弁では、流れはレバーと制御されます。管へレバーの垂直を置くことは水が流れるようにします。それを90度で動かして停止を流れ曲げて下さい。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
適用
球弁は流れおよび圧力制御のために使用され、腐食性の液体、スラリー、正常な液体およびガスのために止まります。
それらはオイルおよび天燃ガス工業で使用されますが、また多くの製造部門、化学貯蔵および住宅の使用中の場所を見つけます。
球弁をなぜ選びなさいか
1. それらは潤滑を要求しないコンパクトおよび低維持の設計を含んでいます
2. それらは弁すべての中で費用効果が大きいです
3. 球弁の最も大きい利点はそれらに球弁の座席が容易に腐食しますことができる悪い絞る特徴があることです。
4. それらは漏出防止サービスを提供します。
5. それらはすぐに開閉しましたり。
6. 球弁に複数の方法設計柔軟性があります。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
