商品の詳細:
お支払配送条件:
|
標準: | JIS | ボディ材質: | CF8M |
---|---|---|---|
圧: | 10k | サイズ: | DN15~DN200 |
構造: | 割れたボディ | 接続: | フランジ |
中: | 水オイル ガス | ||
ハイライト: | cf8m の球弁,ステンレス ボール バルブ |

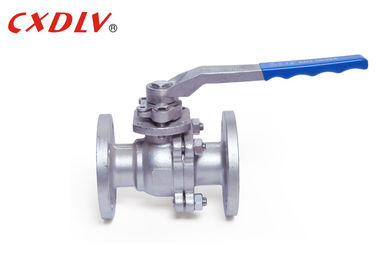

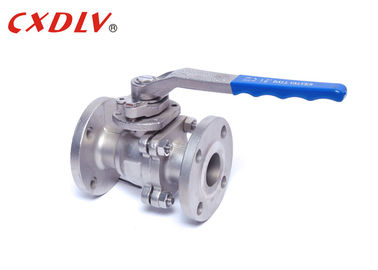

CF8Mの柔らかいシールは2インチ弁DN200 10K JIS標準的なAPI607球フランジを付けたようになりました
指定
JISの標準的なハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:ASME B16.34、API 608
- フランジの関係:JIS B2212 | B213
- 耐火性テスト:API607第4 1993年
- テストおよび点検:JIS B2003、API6D
サイズの範囲:
- 15A | 200A
圧力評価:
- JIS 10K 20K
温度較差:
- -20°C~185°C
球弁は弁の中の球を使用して水の流れを、止めました。" on "の位置で、開始は管と一直線にありま時、自由に流れるように水がします。" off "の位置で、開始は流れを完全に停止する水の流れに垂直です時。球弁では、流れはレバーと制御されます。管へレバーの垂直を置くことは水が流れるようにします。それを90度で動かして停止を流れ曲げて下さい。
単位:mm | |||||||
圧力 | サイズ | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
適用
球弁は流れおよび圧力制御のために使用され、腐食性の液体、スラリー、正常な液体およびガスのために止まります。
それらはオイルおよび天燃ガス工業で使用されますが、また多くの製造部門、化学貯蔵および住宅の使用中の場所を見つけます。
利点
1. 管ラインの軽量の、減らされた振動
2. 閉まること速くおよび容易レバーの位置は弁が開いているまたは閉鎖しているかどうか示します
3. 取付けること容易:フランジを付けたようになった接合箇所を使って
4. 整備し、修理すること容易:留め具のフランジをはずさないで配管から取除くことができます
5. すべての位置の信頼でき、トラブル・フリー操作および流れのわずかな損失だけ
モデル選択
2PC完全な港の浮遊球弁
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
