商品の詳細:
お支払配送条件:
|
| 操作: | ハンドル | ボディ材質: | CF8 CF8M WCB |
|---|---|---|---|
| 圧: | PN16 | サイズ: | DN15~DN200 |
| 構造: | 浮遊球 | 接続: | 二重フランジ |
| 中: | 水オイル ガス | ||
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

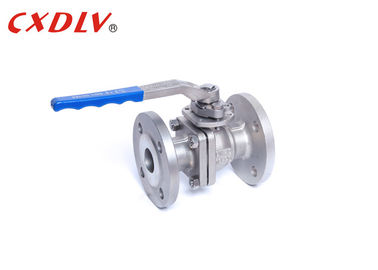

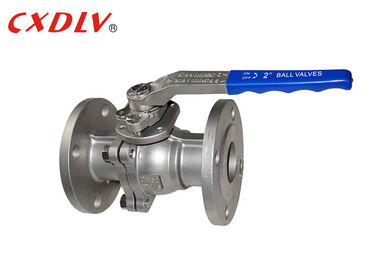

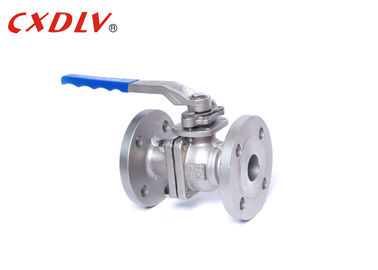

PN16ステンレス鋼はハンドルSS304 SS316 WCB球弁DN50のフランジを付けたようになりました
指定
GBのハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
- 耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- DN15~DN200
圧力評価:
- GB PN16 PN25 PN40
温度較差:
- -20°C~185°C
球弁はそれを通る制御流れに空、穴があいたおよびピボット球を使用する四分の一回転弁の形態です。それはそれが弁のハンドルによってちょうつがい式に回転した90程度のとき球の穴が流れと一直線にそして閉められていてあるとき開いています。ハンドルは流れの一直線上に閉められていたとき開いたとききっかりあり、それに垂直で、弁の状態の容易な視覚確認のために作ります。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
適用
球弁は一般にいくつかの異なった企業で使用されるオンオフの適用のために意図されている二方向弁です。これらのいくつかは水、オイル、ガス、少数を示すためにちょうど採鉱する化学薬品を、薬剤含んでいます。
なぜ球弁を選んで下さいか。
1. 帯電防止性能:ばねは球、弁茎およびバルブ本体の間で整理され、切換えプロセスによって発生する静電気は得ることができます。
2. ポリテトラフルオルエチレンのような材料によい自動注油式の特性があり、球形ボディとの摩擦損失が小さいので、空気の球弁の耐用年数は長いです。
3. 流動抵抗は低く、空気の球弁はいろいろな種類の弁の最も小さい流動抵抗との1です。
4. 弁茎のシールは信頼できます。弁茎が持ち上がる動きとだけ同じ動きを行うので、弁茎のパッキング シールは中型の増加の圧力として、シーリング能力アップ傷ついて容易ではないし。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
