商品の詳細:
お支払配送条件:
|
| 操作: | ハンドル | 弁材料: | ステンレス鋼 |
|---|---|---|---|
| 圧: | PN16 | サイズ: | DN15~DN200 |
| 標準: | GB | 接続: | フランジ |
| 中: | 水オイル ガス | ||
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

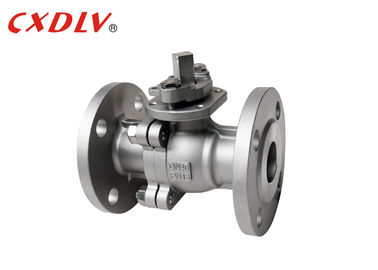

ハンドルによって作動させた完全な港は標準球弁の倍のフランジの終わりGBのフランジを付けたようになりました
指定
GBのハンドルのOpratedの球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
-耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- DN15~DN200
圧力評価:
- GB PN16 PN25 PN40
温度較差:
- -20°C~185°C
球弁およびゲート弁は同じタイプの弁です。相違はopening&closing部分が球である、球はバルブ本体のまわりで弁のopens&closesを達成するために回りますことであり。球弁は媒体の流れ方向を切り、配り、変える主に使用された準備中です。フランジの球弁標準的なGB/T21465-2008 「弁専門用語」の次のように定義されます:開始および最後のメンバー（球）は弁茎によって運転され、弁茎の軸線のまわりで回ります。
| 単位:mm | |||||||
| 圧力 | サイズ | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
適用
球弁は媒体の流れ方向を切り、配り、変える主に使用された準備中です。
球弁の強さ
1. 帯電防止性能:ばねは球、弁茎およびバルブ本体の間で整理され、切換えプロセスによって発生する静電気は得ることができます。
2. ポリテトラフルオルエチレンのような材料によい自動注油式の特性があり、球形ボディとの摩擦損失が小さいので、空気の球弁の耐用年数は長いです。
3. 流動抵抗は低く、空気の球弁はいろいろな種類の弁の最も小さい流動抵抗との1です。
4. 弁茎のシールは信頼できます。弁茎が持ち上がる動きとだけ同じ動きを行うので、弁茎のパッキング シールは中型の増加の圧力として、シーリング能力アップ傷ついて容易ではないし。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
