商品の詳細:
お支払配送条件:
|
標準: | ディン | 材料: | CF8 |
---|---|---|---|
座席: | 柔らかい座席 | connction: | 二重フランジ |
構造: | 完全な港 | モデル: | Q41F |
ハイライト: | cf8m の球弁,フランジの端の球弁 |

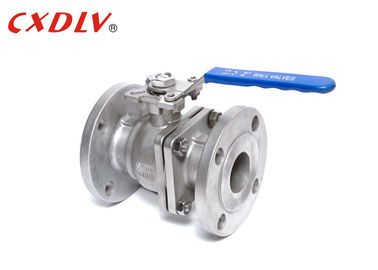

RF CF8 CF8M WCBの倍のフランジの浮遊球弁割れたボディ制御弁
指定
DINによって投げられる浮遊球弁
適当な標準:
- 設計および製造業:DIN 3357/1,2EN12516-1
- 関係:DIN2542~DIN2545、En1092
-耐火性テスト:API607第4 1993年
- テストおよび点検:DIN3230/3、En12266
サイズの範囲:
- DN15 | DN200
圧力評価:
- DIN PN10 PN16 PN25 PN40
温度較差:
- 20 °C | 185 °C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | 非 | 11 | 非 | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | 非 | 125 | 非 | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | 非 | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | 非 | 125 | 140 |
適用
*小さいからの直径の少数のミリメートルへの広い応用範囲は、高真空からの高圧への大きいメートル、応用である場合もあります。
*球弁は石油で広く利用されています、化学薬品、発電、ペーパー、原子力、航空、ロケットおよび他の部門、また人民日報のずっと生命。
球弁の利点
1. スラスト・ベアリングは弁茎を長期操作のために滑らかそして適用範囲が広くさせる弁茎の摩擦トルクを減らします。
2. 帯電防止性能:ばねは球、弁茎およびバルブ本体の間で整理され、切換えプロセスによって発生する静電気は得ることができます。
3. ポリテトラフルオルエチレンのような材料によい自動注油式の特性があり、球形ボディとの摩擦損失が小さいので、空気の球弁の耐用年数は長いです。
4. 流動抵抗は小さく、空気の球弁はいろいろな種類の弁間の最も小さい流動抵抗との1です。
5. 弁茎のシールは信頼できます。弁茎が持ち上がる動きとだけ同じ動きを行うので、弁茎のパッキング シールは中型の増加の圧力として、シーリング能力アップ傷ついて容易ではないし。
6. 大きいシーリング性能。座席はPTFEのような伸縮性がある材料から密封し易いです成り空気の球弁の弁のシーリング容量は中型圧力の増加と増加します。
モデル選択
DIN 2PCの完全な港の浮遊球弁
標準 | ANSI | GB | JIS | DIN |
圧力 | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
モデル | 1) 高いプラットホーム モデル2)ハンドル モデル |
