商品の詳細:
お支払配送条件:
|
| ボディ材質: | SS304 SS316 | 球材料: | CF8、CF8M |
|---|---|---|---|
| 座席材料: | ポリテトラフルオロエチレン | 標準: | GB、ANSI、JIS、DIN |
| サイズ: | DN15 | DN200 | 圧: | 10K 20K |
| ハイライト: | cf8m の球弁,ステンレス ボール バルブ |
||

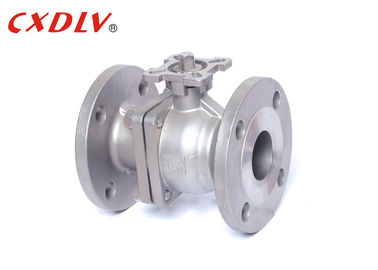

JIS 10K SCS14の完全な港のステンレス鋼の球弁DN50の制御弁
指定
球弁
適当な標準:
- 設計および製造業:ASME B16。34、API608
- 関係:JIS B2212 | B213
-テストおよび点検:JIS B2003、API6D
- 向かい合って次元:JIS B2002
サイズの範囲:
- DN15 | DN200
圧力評価:
- JIS 10K 20K
温度較差:
- - 20 °C | 185 °C
JISの高いプラットホームの球弁は日本標準設計免許証を採用し、日本標準的なフランジ、日本標準的な構造の長さ、日本標準的な物質的な標準および合成JIS日本の国民標準的なプロダクトを採用します。
JISの高いプラットホームの球弁の構造はあらゆる製造業者によって取付けられ、取付けることができます。取付けの後で、シールは調節することができます。この調節は効果的にシーリング性能を保護するアクチュエーターを分解する必要はありません。
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 私達に自由に連絡して下さい | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
適用
、しかしまた水、溶媒の、酸および天燃ガスのような概要の働き媒体のために適した、酸素、過酸化水素、メタンおよびエチレンのようなさまざまな企業で広く利用されている粗い労働条件の媒体のために適した。
球弁の強さ
1. 高度の陶磁器の鋳造の技術、適度な構造およびきれいな出現。
2. バルブ シートは労働を、軽量およびよい救う伸縮性があるシーリング構造を採用しま、性能を密封します。
3. 弁茎は逆密封された底ローディングの構造を採用し、弁茎は内部圧力が原因で飛ばし、安全を保障します。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
