商品の詳細:
お支払配送条件:
|
| バルブ本体: | CF8M | ボール: | CF8M |
|---|---|---|---|
| 座席材料: | ポリテトラフルオロエチレン | 標準: | アンシ |
| サイズ: | 1/2 " ~8" | 圧: | 300LB |
| ハイライト: | cf8m の球弁,ステンレス ボール バルブ |
||

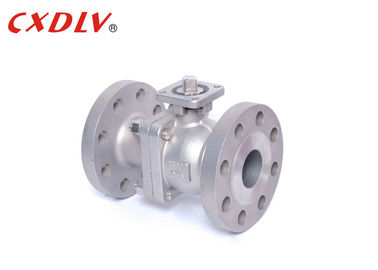

300LB CF8Mは弁2"球高性能の浮遊球弁フランジを付けたようになりました
指定
300LB球弁
適当な標準:
- 設計および製造業:ASME B16.5、API608
- 関係:ASME B16.5
-耐火性テスト:API607第4 1993年
- テストおよび点検:API598、API6D
サイズの範囲:
- 1/2 「| 8"
圧力評価:
- ASMEのCL、150、300
温度較差:
- -20 °C | 185 °C
Q41F-300LBのアメリカ標準的な浮遊球弁は弁のシーリングを、低い摩擦係数保障するために、バルブ シート、長年の球弁の製造業の経験によってを設計されているバルブ シート、小さい作動のトルク、いろいろなバルブ シート材料、適応の広い範囲進めました
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2」 | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2」 | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2」 | より多くのデータのための私達に連絡して下さい | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
適用
浮遊球弁の構造は浮かんでいます。中型圧力の行為の下で、球はある特定の変位を発生させ、シーリング表面に対して出口の端に出口の端のシーリングを保障するために押すことができます。
浮遊球弁に単純構造がおよびよいのはありまが性能を密封します、働き媒体に服従する出口のシーリング リングに球の負荷は完全に送信されます、従ってシーリング リング材料が球形媒体の労働量に抗できるかどうか考慮することは必要です。この構造は中型および低圧の球弁で広く利用されています。
強さ
1. 流動抵抗は小さいです。弁が十分に開いているとき、球の道の横断面区域、バルブ本体の道および接続管は等しく、ラインはラインにあります。媒体はまっすぐな管を貫流と同等である、およびさまざまな弁で液体貫流します球弁の球弁を。抵抗は最も小さいです。
2. 開閉している間、便利および急速、球90°を回す必要性すぐに作動させて下さい。
3. 構造は簡単です、容積は小さく、重量はライトです。特に、高さはゲート弁および切断弁より大いに小さいです。
4. シーリング性能はよりよいです。球弁は一般に柔らかく、適用範囲が広いシールを使用します。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
