商品の詳細:
お支払配送条件:
|
ボディ材質: | CF8、CF8M、WCB、CF3、CF3M | 球材料: | CF8、CF8M |
---|---|---|---|
座席材料: | ポリテトラフルオロエチレン | 港モデル: | T港 |
標準: | GB | モデルします。: | Q45F-16P |
ハイライト: | cf8m の球弁,フランジの端の球弁 |

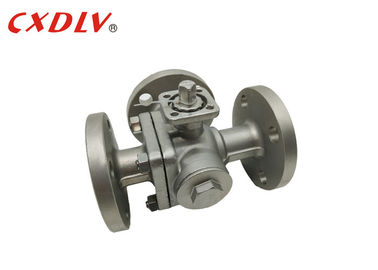

Q45F 16P T -高いプラットホームの制御弁を浮かべる港3の方法フランジCF8Mの球弁
指定
投げる浮遊球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
-耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- 1/2 " ~8"
圧力評価:
- PN16 PN25 PN40
温度較差:
- -20°C~185°C
三方球弁はTおよびL版で利用できます。Tタイプは3本の直角管が互いに伝達し合い、割れ目および併合として作用するために第3チャネルを断ち切ることを可能にします。L三方球弁のタイプだけは互いに直角2本の管しか接続である、第3管を配るために同時に互いに接続しておくことができません。
圧力 | サイズ | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
適用
弁は有害な水撃作用の水そして除去、保証を削減するのに使用されるポンプの加圧水出口の産業循環の給水で主におよび排水、都市給水および排水、高層ビルおよびホテル管ネットワークの安全な操作使用されます。環境要求事項のフル アカウント、振動、騒音、円滑な運用を取るように設計しなかったし、ことをホテル、住宅の静か確認し、そしてパワー セービング機能を持っています。
浮遊球弁の利点
1. 流動抵抗は低く、抵抗係数は管のlengthhと等しいです。
2. 構造は簡単、小さく重量で軽いです。
3. それは密集し、信頼でき、よいシーリング特性があります。それはまた真空ずっとシステムで広く利用されています。
4. 操作は便利です、開始および完了は急速であり、回転は完全な開始からの長距離制御のために便利の完全な完了へ90°です。
5. 維持は便利です、球弁は単純構造を備え、シーリング リングは一般に移動可能であり、分解および取り替えは比較的便利です。
6. 球の十分に開いた、か十分に閉鎖した、シーリング表面、そしてバルブ シート場合の媒体および媒体から隔離される弁のシーリング表面の腐食をもたらしません。
7. 広い応用範囲は、小さいからの少数のミリメートルへの、高真空からの高圧への少数のメートルまで、応用である場合もあります。
