商品の詳細:
お支払配送条件:
|
| バルブ本体: | CF8M | 球材料: | CF8M |
|---|---|---|---|
| シール: | PPL | 接続: | ウエファー |
| サイズ: | DN15 | DN200 | モデル: | Q71F |
| ハイライト: | ステンレス ボール バルブ,フランジの端の球弁 |
||

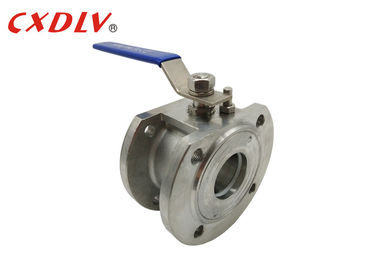

SS316 DN80のウエファーはレバーのライト級選手とのウエファーの球弁CF8M 1PC PN16を終えます
製品の機能
1PCウエファーの球弁
適当な標準:
- 設計および製造業:GB/T12237/1989年
- 関係:JB/T79
- 耐火性テスト:GB/T13927 - 1992年
サイズの範囲:
- DN15 | DN200
わずかな圧力:
- 1.6 | 4.0 MPa
温度較差:
- 20 °C | 350 °C
ウエファーの球弁は集中させた設計のためのイタリアの技術をもたらすことによって発達する超短いフランジの間隔の球弁の新しい世代です。球チャネルの形は長方形、V形およびO型です。プロダクトに密集した構造、小型の、軽量および便利な取付けの特徴があります。
| 単位:mm | |||||
| 圧力 | サイズ | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
適用
ウエファーの球弁は自動的にオイル、水、ガスおよびパルプまたは繊維状の液体調節するか、または断ち切る石油で広く利用されます、化学薬品、冶金学、発電所、軽工業および他の分野。
強さ
1. 奇人の独特な設計は弁の耐用年数を延長するシーリング表面間の摩擦がない伝達をします。
2. トルクによって発生する弾力的に座席。
3. 独創的なくさびの設計は弁にシーリング表面間の代償的な、ゼロ漏出を用いるより堅く、より堅い自動シーリング機能が、あらせます。
4. 小型、軽量、軽量および取付けること容易。
5. 空気および電気装置はリモート・コントロールおよびプログラム制御の必要性を満たすユーザーの要求に従って形成することができます。
6. 取り替えの座席材料はいろいろな媒体に加えることができます。
モデル選択
ウエファーの球弁
| 模倣しないで下さい | 働き圧力 /Mpa |
適当な温度 /℃ |
適当な媒体 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | 酸化の腐食性媒体 | |
| Q71F-25Ti | 2.5 | 酸化の腐食性媒体 |
