商品の詳細:
お支払配送条件:
|
| 弁: | CF8 | ボール: | CF8 |
|---|---|---|---|
| 座席材料: | ポリテトラフルオロエチレン | 標準: | アンシ |
| サイズ: | 1/2 " ~8" | 構造: | 完全な港 |
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

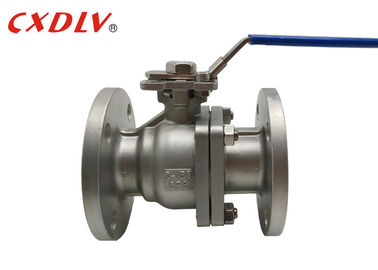

150LB CF8のステンレス鋼を弁2インチ フランジを付けたようになりました球ハンドルによって作動する分類して下さい
指定
投げる浮遊球弁
適当な標準:
- 設計および製造業:GB12237-89
- 関係:JB/T79
-耐火性テスト:API607第4 1993年
- テストおよび点検:GB/T13927-1992
サイズの範囲:
- 1/2 " ~8"
圧力評価:
- ASMEのCL、150、300
温度較差:
- -20°C~185°C
*クラス150LB 2部分のステンレス鋼のフランジの完全な港の球弁
フランジを付けたようになった球弁は私達が運ぶ他の球弁より別の結合方式を備えています。可能にしますより容易なクリーニングおよび取り替えを別のフランジを付けたようになった関係、Th e弁と合わせることを意味しました。
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| クラス150 | 1/2」 | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2」 | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2」 | より多くの指定は、私達に自由に連絡します | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
端的に説明すると導入
浮遊球弁の構造は浮かんでいます。中型圧力の行為の下で、球はある特定の変位を発生させ、シーリング表面に対して出口の端に出口の端のシーリングを保障するために押すことができます。
浮遊球弁に単純構造がおよびよいのはありまが性能を密封します、働き媒体に服従する出口のシーリング リングに球の負荷は完全に送信されます、従ってシーリング リング材料が球形媒体の労働量に抗できるかどうか考慮することは必要です。この構造は中型および低圧の球弁で広く利用されています。
球弁の強さ
1. 流動抵抗は小さく、全量球弁は流れの抵抗無しにほぼあります。
2. 単純構造、小型および軽量。
3. それに2つの密封の表面があり、球弁のシーリング表面材料はさまざまなプラスチックで広く利用されて、よいが完全なシーリングを達成できます性能をあり、そして密封します。それはまた真空ずっとシステムで広く利用されています。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
