詳細情報 |
|||
| バルブ材料: | CF8 | シートの材料: | PTFE |
|---|---|---|---|
| 圧力: | PN40 | サイズ: | DN15~DN200 |
| 証明書: | セ | スタンダード: | GB |
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||
製品の説明

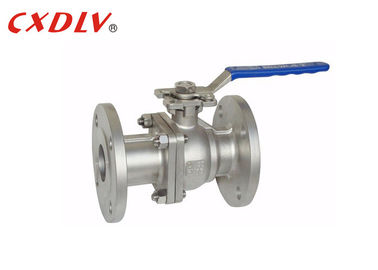

電気アクチュエータ 高圧 フルポート 二片ボールバルブ 双フロング端
仕様
高台ボールバルブ
適用される基準:
- 設計と製造:GB12237-89
- 接続:JB/T79
- 防火試験:API607 4月 1993
- 試験と検査:GB/T13927-1992
サイズ範囲:
- DN15~DN200
圧力を指定する:
- GB PN16 PN25 PN40
温度範囲:
- -20°C~185°C
ボールバルブ,開閉部 (球) はバルブ幹によって駆動され,ボールバルブの軸の周りを回転する.また,流体調節および制御に使用することができます.柔らかく,流域を制御するだけでなくまた,他の2つのチャネルを繋げることもできます.
| PN (Mpa) | DN | L について | φE | φB | φC | T | f | N-φh | H | H1 | W | M について | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 から 14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4 から 14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4 から 14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4〜18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4〜18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4〜18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 私たちに自由に連絡してください | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
適用する
ボールバルブは,石油精製,長距離パイプライン,化学,紙,製薬,水保全,電気,市政,鉄鋼などの産業で広く使用されています.
利点
1. 小流体抵抗: 肺動球弁は,すべてのバルブ分類の流体抵抗の中で最小です. 低直径の肺動球弁でさえ,その流体抵抗はかなり小さい.
2ステムシールが信頼性がある: バルブステムは,上下を移動せず,回転するだけで,バルブステムのパッケージシールが壊れやすいわけではありません.密封能力は,中気圧の上昇とともに増加します.
3. バルブシートの密封性能は良好です.PTFEなどの弾性材料で作られた密封リングは,密封が簡単です.圧力の上昇とともに気圧球弁のバルブシール能力は増加します.
モデル選択
高圧ボールバルブ
| スタンダード | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| 材料 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| モデル | 1) 高台モデル 2) ハンドルモデル | |||
