商品の詳細:
お支払配送条件:
|
| ボディ材質: | SS304 SS316 | 球材料: | CF8、CF8M |
|---|---|---|---|
| 座席材料: | ポリテトラフルオロエチレン | 標準: | GB、ANSI、JIS、DIN |
| サイズ: | DN15 | DN200 | 圧: | 10K 20K |
| ハイライト: | cf8m の球弁,フランジの端の球弁 |
||

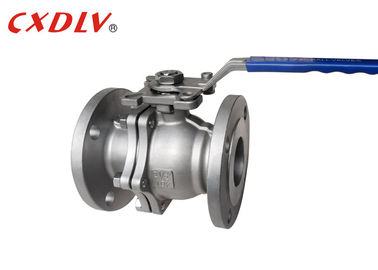

JIS 20K 2PCの鋳造物の鋼球弁ISO5211はモーターのための据付パッドを指示します
指定
球弁
適当な標準:
- 設計および製造業:ASME B16。34、API608
- 関係:JIS B2212 | B213
-テストおよび点検:JIS B2003、API6D
- 向かい合って次元:JIS B2002
サイズの範囲:
- DN15 | DN200
圧力評価:
- JIS 10K 20K
温度較差:
- - 20 °C | 185 °C
球弁の入り口および最後の部分（球）は弁茎によって運転され、弁茎の軸線のまわりで回ります。主に中型の準備中を断ち切るか、またはつけることを使用しまた流動規則および制御に使用することができます。実用新案権に密集した構造、信頼できるシーリング、単純構造および便利な維持の利点があり、シーリング表面および球形の表面は頻繁に媒体によって容易に腐食しない、作動し易く、維持し易く閉鎖した状態に。
| 圧力 | サイズ | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 私達に自由に連絡して下さい | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
適用
、しかしまた水、溶媒の、酸および天燃ガスのような概要の働き媒体のために適した、酸素、過酸化水素、メタンおよびエチレンのようなさまざまな企業で広く利用されている粗い労働条件の媒体のために適した。
強さ
1. 流動抵抗は小さいです:球とバルブ本体間の接続管の横断面は等しく、球形の道は円アークおよび球を通して中型のパスによって接続され、流動抵抗は小さいです。
2.よい密封の性能:バルブ シートよい保障するある特定の伸縮性がある変形を用いるPTFE材料をおよび高力は採用しま、性能を達成し、弁の安定性を密封します。
3.長い耐用年数:首材料を見るバルブ・コアおよびライトはオーステナイトのステンレス鋼から成り、バルブ シート材料はPTFEからよい耐食性を達成でき、弁の耐用年数を延長する成っています。
モデル選択
2PC完全な港の浮遊球弁
| 標準 | ANSI | GB | JIS | DIN |
| 圧力 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2） CF8M/SS316 3） CF3/SS304L 4） CF3M/SS316L 5） WCB | |||
| モデル | 1) 高いプラットホーム モデル2）ハンドル モデル | |||
