| MOQ: | 1 部分 |
| 価格: | 交渉可能 |
| 配達期間: | 70〜30日 |
| 決済方法: | / TのL / CのTは、ウェスタンユニオン |

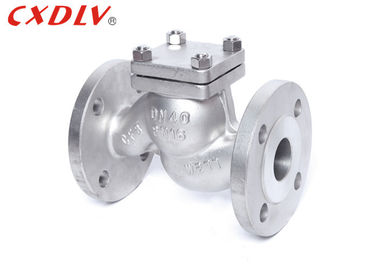

耐久の地球停止持ち上がる逆止弁のフランジの関係様式
指定
1.Designおよび製造:GB/T12235
2。向かい合って次元:GB/T12221
3.Endフランジ次元:JB/T79
4.Pressureテスト:JB/T9092
適用
フランジの持ち上がる逆止弁の構造は一般に停止弁に類似しています。弁の折り返しはチャネルのラインに沿って上下に上下に動き、行為は信頼できますが、軽く、小さい口径の機会のために適している流動抵抗は大きいです。持ち上がる逆止弁はまっすぐな、縦版で利用できます。まっすぐ流れの上昇の逆止弁は水平線に一般にしか縦の上昇の逆止弁は垂直線に一般に取付けられているが、取付けられていません。
| DN | L | D | D1 | D2 | b | Z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 80 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 105 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-φ18 | 120 |
| 80 | 310 | 195 | 160 | 145 | 20 | 8-φ18 | 130 |
| 100 | 350 | 215 | 180 | 160 | 20 | 8-φ18 | 140 |
| 125 | 400 | 245 | 210 | 180 | 22 | 8-φ18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 211 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-φ25 | 323 |
特徴
1. 折り返しはバルブ本体の縦の中心線に沿って滑ります
2、横の取付けのために適した
3つは、シーリング振動タイプよりよいです
4つは必要なばねとして、取付けることができます
Package&Delivery
パッキング細部:私達は異なった弁に従って適した木製の場合を選び、傷あとの場合には詰まるために熟練労働者を整理します。長期協力した運送業者は遅れなしで私達のためのスペース、明確な習慣および輸送を予約します。交通機関のための、海によって、空気によるそして列車での3つの方法があります。私達は顧客の必要性に従って交通機関を整理します。
配達細部:順序に従って、7~60days
FAQ
Q:あなた商事会社または製造業者はですか。
A:私達は工場です。
Q:どの位あなたの受渡し時間はありますか。
A:順序に従って、7~60days。
Q:サンプルを提供しますか。それは自由または余分ですか。
A:はい、私達は自由電荷のためのサンプルを提供できましたが、貨物の費用を支払いません。
Q:あなたの支払い条件は何ですか。
A:Payment=1000USD<>、先立って30% T/T、shippmentの前のバランス。
